產品介紹

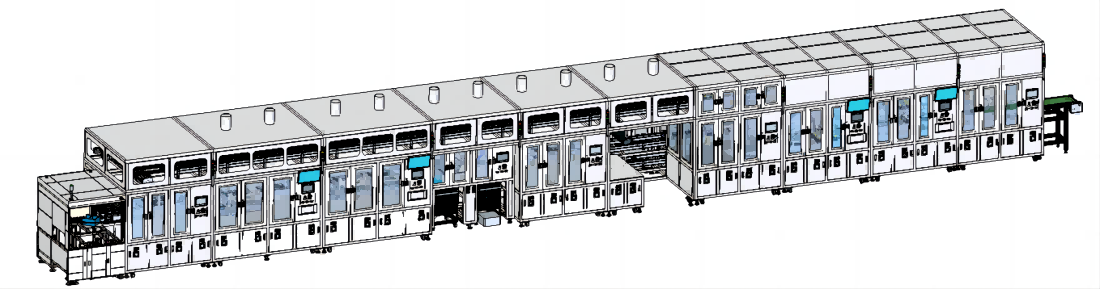

Tbox全自動裝配測試老化生產線,專為T-BOX3.0產品量身打造,集成了自動裝配、功能測試及老化房功能,全面覆蓋從原材料到成品的每一個生產環節,實現了全過程的自動化處理。同時,配備有高度定制化的視覺檢測系統與先進的MES系統,能夠實時、精準地監控產品與設備狀態,從而在保障生產效率的同時,確保產品質量的卓越與穩定。
• PCBA與殼的組裝,成品測試,老化一體化的全自動化生產線。
• 搭配自主開發的視覺系統,及MES系統,有效檢測產品及設備狀態。
Tbox全自動裝配測試老化線,實現了從PCB上料、NCU燒錄、下底殼上料、PCB裝殼、自動打螺絲、安裝電池、后蓋打螺絲、產品翻轉、高溫老化前功能測試、高溫老化測試、老化傳送回轉、自動貼標到下料等一系列動作流程的自動化處理,確保了整個生產過程的連貫性和穩定性。
序號 | 工位名稱 | 內容分析 |
1 | PCB上料、MCU燒錄 | 使用SCARA機械手對PCB進行上料到載具,載具進入燒錄工位。 |
2 | 下底殼上料、PCB裝入殼 |
使用直角坐標機械手上料底殼,并且裝配PCB |
3 |
自動打螺絲、安裝電池及后蓋 |
使用直角坐標機械手實現全自動打螺絲 |
4 | 產品翻轉、后蓋打螺絲 | 通過翻轉機構將產品翻轉后進行打螺絲工序 |
5 |
高溫后功能測試、高溫老化、高溫前功能測試、高溫老化傳送回轉 |
使用一臺六軸機械手上料到兩個一拖六的測試夾具上進行產品測試,利用上部空間對產品進行高溫在線老化并回傳進行老化后終檢 |
6 | 自動貼標 | 掃描產品過程條碼后自動打印條碼并且粘貼標簽到產品上 |
7 | 自動下料 | 使用SCARA機械手進行搬運下料 |
自動化節拍:20秒/PCS
作業人員:2人
小時產出:160臺
